МГЭС с шнековыми турбинами


Шнековые турбины

     Шнековая турбина является самым практичным источником электроэнергии в современных гидроэлектростанциях малой мощности

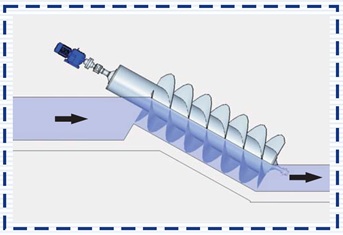

Принцип работы шнековой турбины

принцип работы шнековой МГЭС

          Свободно притекающая вода сливается в желоб с установленным  в нем винтом шнека.

     Вода своей массой действует по всей длине желоба на шнек  и вращает его.

     В конце шнека вода вытекает из последнего витка шнека в поток.

     Система работает по принципу винта Архимеда.



шнековая МГЭС



     Шнековые МГЭС способны работать при минимальных перепадах и при значительных колебаниях расхода воды.

     Может применяться совместно с существующими турбинами (Каплан, Банки и пр.), например, для получения  дополнительного  электрической энергии на  холостом сбросе воды



          Основные технические параметры  шнековых турбин

                 Мощность -    до 500 кВт
      •
           Напор -     от 1,0 до 10 м
      •
           Расход -    от 0,1 до 10 куб.м/сек
      •
           Угол наклона -  22 - 36 град.
      •
           Диаметр шнека -   от 0,7 до 4 м
      •
           КПД    -     до 85 %

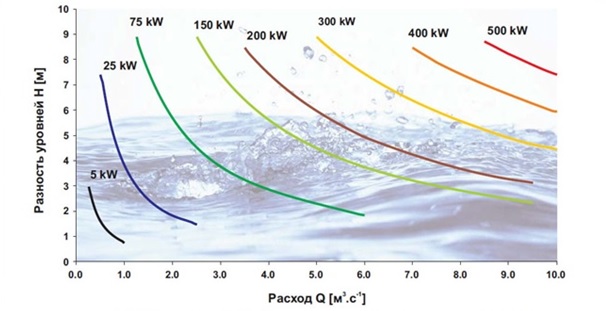

     Ниже приведены область применения и мощности шнековых турбин в  зависимости от располагаемого напора и расхода



     Область применения:

       Применяется на малых реках, каналах и ручьях с низким перепадом и расходом до 10 куб.м/сек на одну турбину. Благодаря медленному движению лопастей, турбина является безопасной для рыб.

     Преимущества:

            Простая конструкция. Долговечность. Высокий КПД
      •

Простое обслуживание и доступ к рабочей части турбины
      •

Возможность установки на низконапорных плотинах
      •
      Обеспечивает бережный проход через плотину рыбы
      •
      Не требует мелких сорозадерживающих решеток - эффект самоочистки
      •

Большие плавающие предметы или мусор могут легко проходить через турбину
      •
      Низкая стоимость оборудования
      •
      Низкая стоимость обслуживания
      •
      Полезная эффективность начинается с 20% номинальной мощности (КПД 74%)
      •

Насыщает воду кислородом и помогает улучшить качество вода рек и ручьев
      •

Эффективна при наводнениях
      •
      Полное отсутствие кавитации



    Конструкция:

       Шнековые турбины имеют сходную конструкцию с шламовыми шнековыми
   насосами и представляет собой "Винт Архимеда".

       Турбина состоит из ротора помещенного в лоток с подшипниковыми опорами в
  нижней и верхней части.

       Вал турбины посредством редуктора соединен с электрическим генератором
  (синхронным или асинхронным)

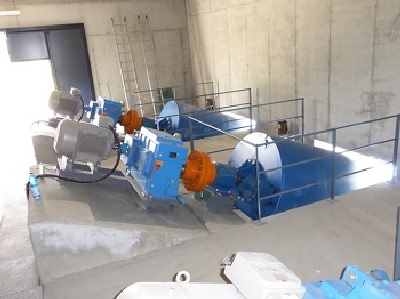

 машинный зал шнековой МГЭС



     Машинный зал.

     генератор, редуктор,
     подшипник и верхняя часть
     шнековой турбины

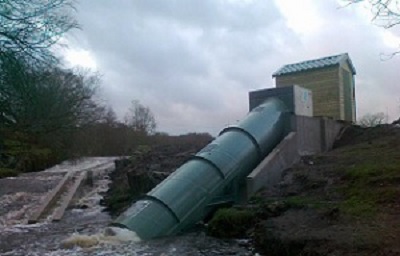

Внешний вид турбины снаружи









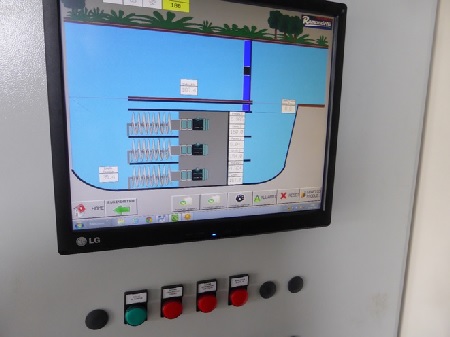

         Регулирование:

     Шнековая турбина не требует никакого специального способа регулирования.

     Достаточно установить аварийный затвор и оборудовать обводной канал для избежание перелива лотка, в котором находится шнек.

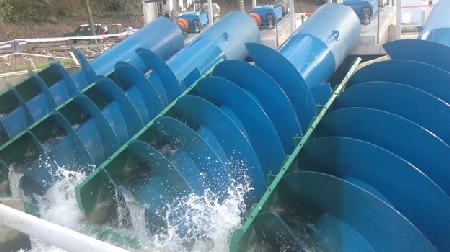

       Фото: шнековые микроГЭС

шнековая турбина в сборе

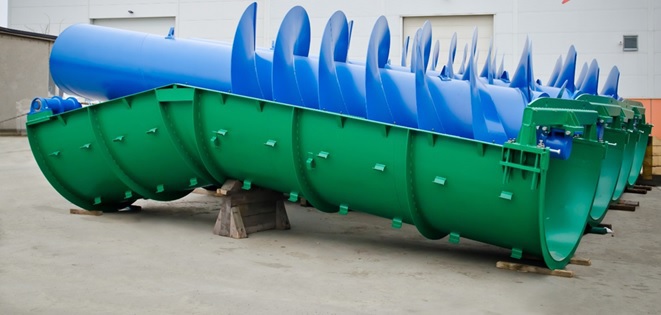

Шнековая турбина в сборе

Шнековая МГЭС , мощность 15 кВт



Для заказа оборудование необходимо
заполнить и выслать опросный лист


<< Скачать опросный лист >>
